昆仑通态HMI实现多路复用变量

📕前言

什么是多路复用变量？
多路复用变量是指一个界面控件动态显示和控制多路同类变量

为什么要用多路复用变量？
以往的单设备控制窗口，是做好一个后再复制n个，然后修改控件变量名；😵‍💫
而使用多路复用变量，只需1个设备控制窗口，通过索引值来切换不同设备的变量，大大提高了工作效率，特别是在设备多的情况下。😃

💡昆仑通态HMI实现多路复用变量的思路

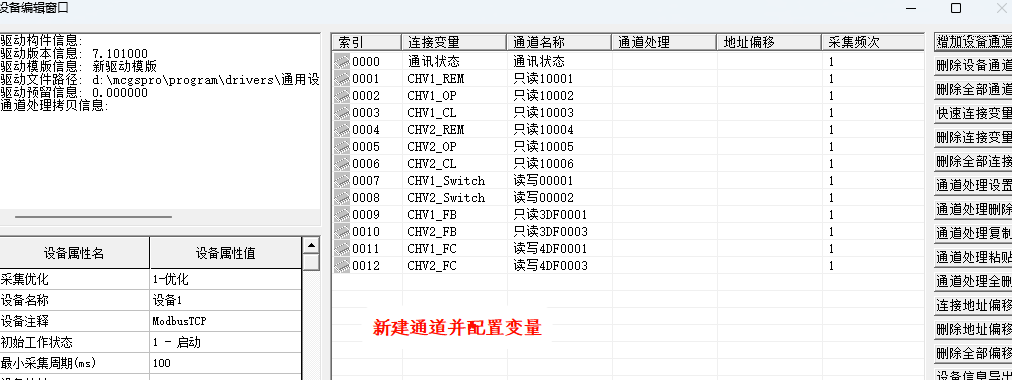

比如项目上有n个阀门，它们的变量命名是规律的,由后缀_REM、_OP、_CL、_FB、_FC、_Switch加阀门编号组成；

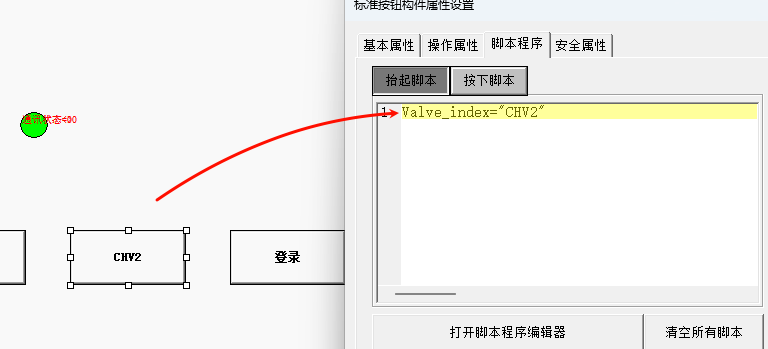

那阀门编号就能作为索引变量，通过索引值来指向不同的设备变量。

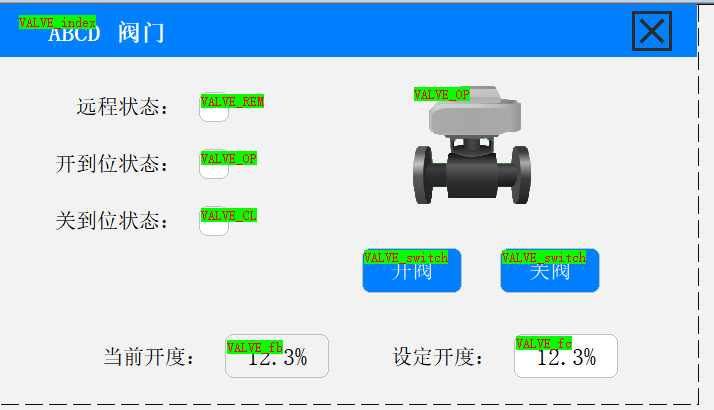

⛏1.新建内部变量

首先界面控制都有一个内部中间变量，操作时把实际变量赋值到内部中间变量，这个可以通过脚本来实现。
这里以阀门为例，其他设备也是同样的方法实现。

变量名如下

  VALVE_index：字符串，表示索引变量
  VALVE_REM：整数，表示远程信号
  VALVE_OP：整数，表示开到位
  VALVE_CL：整数，表示关到位
  VALVE_fb：浮点，表示当前开度
  VALVE_fc：浮点，表示设定开度
  VALVE_switch：整数，表示控制信号
  last_VALVE_switch：整数，记录上一次的控制信号
  last_VALVE_fc：浮点，记录上一次的设定开度

✍2.编写脚本

在窗口属性中，分别填入启动脚本和循环脚本

启动脚本

'远程信号
!DataGetInt(VALVE_index+"_REM",VALVE_REM)
'开到位
!DataGetInt(VALVE_index+"_OP",VALVE_OP)
'关到位
!DataGetInt(VALVE_index+"_CL",VALVE_CL)
'当前开度
!DataGetFloat(VALVE_index+"_FB",VALVE_fb)
'当前开度给定
!DataGetFloat(VALVE_index+"_FC",VALVE_fc)
last_VALVE_fc = VALVE_fc
'控制信号
!DataGetInt(VALVE_index+"_Switch",VALVE_switch)
last_VALVE_switch=VALVE_switch

循环脚本（500ms）

'远程信号
!DataGetInt(VALVE_index+"_REM",VALVE_REM)
'开到位
!DataGetInt(VALVE_index+"_OP",VALVE_OP)
'关到位
!DataGetInt(VALVE_index+"_CL",VALVE_CL)
'当前开度
!DataGetFloat(VALVE_index+"_FB",VALVE_fb)
'设定开度
if last_VALVE_fc<> VALVE_fc then
!DataSetFloat(VALVE_index+"_FC",VALVE_fc)
last_VALVE_fc = VALVE_fc
endif
'控制信号
if last_VALVE_switch <> VALVE_switch then
!DataSetInt(VALVE_index+"_Switch",VALVE_switch)
last_VALVE_switch = VALVE_switch
endif
