导入源文件
1. 新建项目，组态CPU

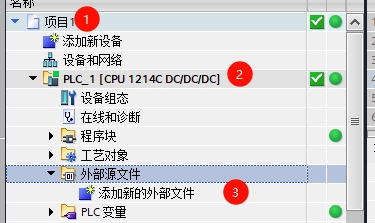

2. 在“项目管理器”中，点击“外部源文件”文件夹下，双击“添加新的外部文件”
3. 从源生成块
导入源文件
生成随机数
源文件下载
程序逻辑
1
2
3
4
| #x := INT_TO_UDINT(#seed);
#x := (#x * #a + #c) MOD #m;
#tmp_x := UDINT_TO_REAL(#x) / UDINT_TO_REAL(#m);
#RandomVal := #MinVal + REAL_TO_INT(#tmp_x * (INT_TO_REAL(#MaxVal) - INT_TO_REAL(#MinVal) + 0.0));
|

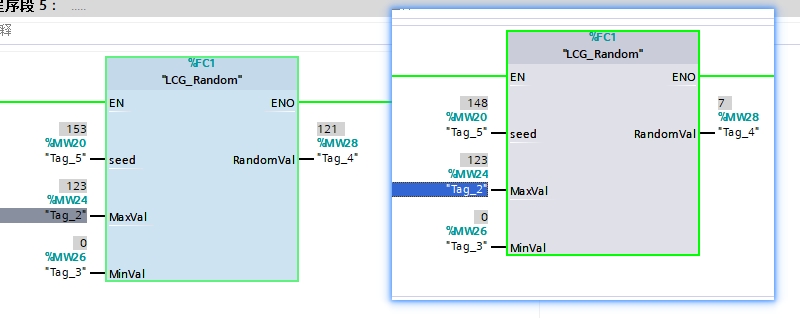

结果验证 小时区间判断
源文件下载
程序逻辑
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| IF #Ctrl_En THEN
IF #End_Time - #Start_Time >= 0 THEN
IF #Now_Time >= #Start_Time AND #Now_Time <= #End_Time THEN
#Tmp_Result := True;
ELSE
#Tmp_Result := FALSE;
END_IF;
ELSE
IF #Now_Time >= #Start_Time OR #Now_Time <= #End_Time THEN
#Tmp_Result := TRUE;
ELSE
#Tmp_Result := FALSE;
END_IF;
END_IF;
ELSE
#Tmp_Result := FALSE;
END_IF;
|

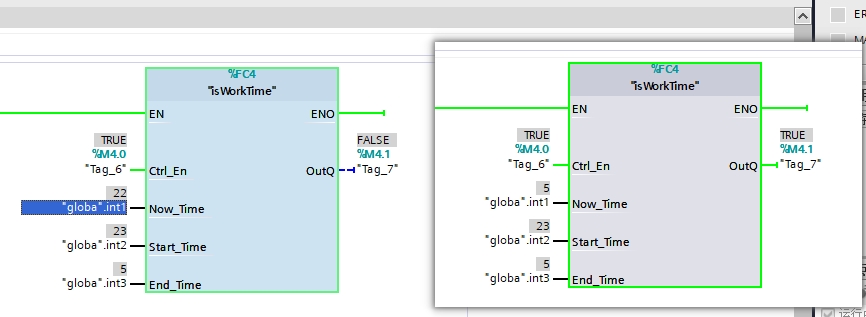

结果验证 合成32位数（双整形或浮点）
变量配置
1
2
3
4
5
6
7
8
9
10
11
| VAR_INPUT
Mode : Int; // 0合成双整型，1合成浮点
H : Int; // 高字
L : Int; // 低字
END_VAR
VAR_TEMP
Temp_Dword : DWord;
Temp_Dint : DInt;
Swap_D : Real;
END_VAR
|
程序逻辑
1
2
3
4
5
6
7
8
9
10
| IF #Mode = 0 THEN
#Temp_Dint.%W0 := #H;
#Temp_Dint.%W1 := #L;
#Swap_D := DINT_TO_REAL(#Temp_Dint);
ELSIF #Mode = 1 THEN
#Temp_Dword.%W0 := #H;
#Temp_Dword.%W1 := #L;
#Swap_D := DWORD_TO_REAL(#Temp_Dword);
END_IF;
#convertTo32bit := #Swap_D;
|

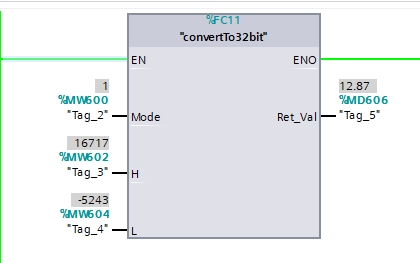

转换后的结果数据为浮点
合成32位数程序块下载
结果验证
单按钮启停

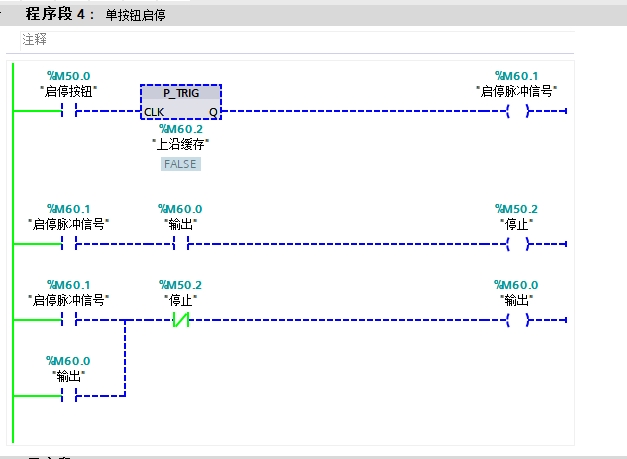

- 梯形图（不是用置位和复位指令）

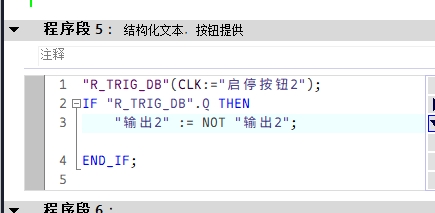

程序段 - 结构化文本
程序段
